Сетки тканые фильтровые

Сетки тканые фильтровые. Общая характеристика

Сетки тканые фильтровые формируются перекрестным переплетением проволок основы с проволоками утка. Как известно, проволоки основы – проволоки, проходящие вдоль полотна сетки. А проволоки утка – проволоки, проходящие поперек полотна сетки. Но фильтровая тканая сетка принципиально отличается от тканой сетки с квадратными ячейками. Потому что в фильтровой тканой сетке проволоки утка вплотную прилегают друг к другу. Благодаря тому образуется плотное сплошное металлическое полотно с нулевыми ячейками. Как известно, такое переплетение часто называют галунным. Так что в фильтровой тканой сетке ячейки в свету отсутствуют. Это значит, что если смотреть на фильтровую сетку под прямым углом, то в ней нет просветов. Наряду с тем под острым углом внутри сетки видны просветы между проволоками. Они образуют сложную систему разнопрофильных и разно ориентированных каналов. А вот именно через эти внутренние каналы сетка обеспечивает фильтрацию жидкостей и газов.

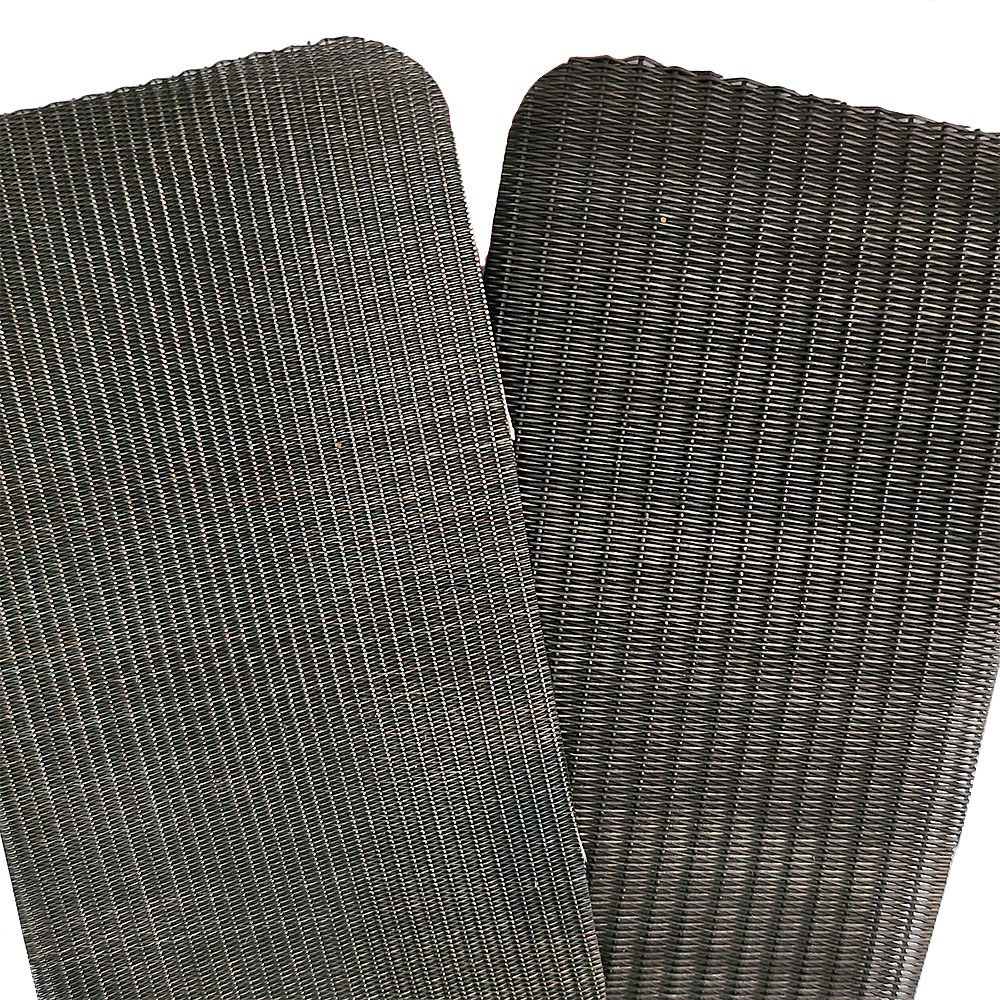

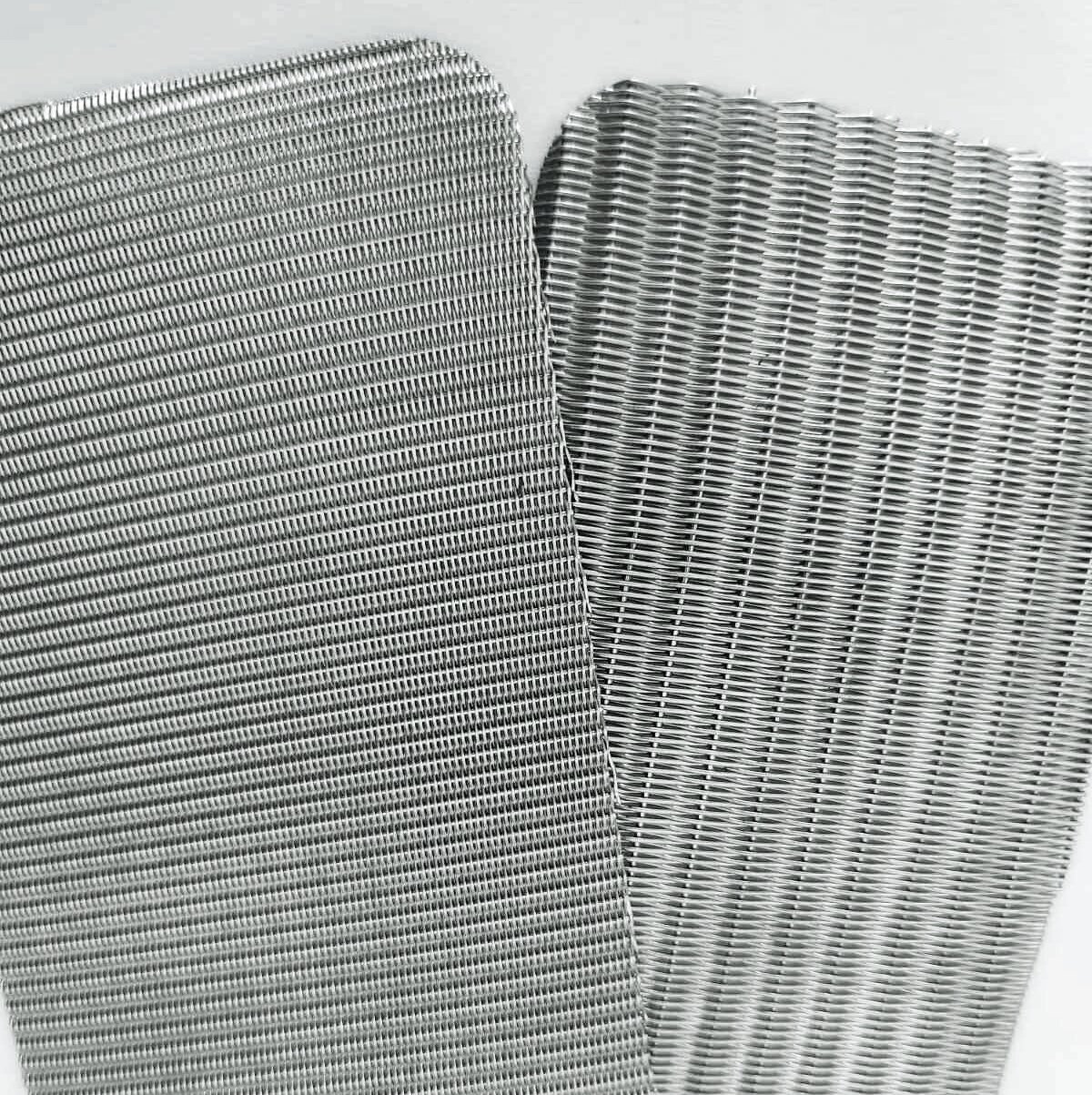

Стоит отметить, что производство Харьковского завода металлических сеток «ТЕТРА» получает проволоку от ведущих мировых производителей из Индии. Притом для серийного изготовления тканых фильтровых сеток используют высококачественные проволоки из различных материалов. В частности, нержавеющие, никелевые, латунные, низкоуглеродистые, оцинкованные проволоки являются наиболее востребованными. Из них изготавливают основную часть продукции Харьковского завода металлических сеток «ТЕТРА».

Действующие нормы на производство фильтровой тканой сетки

Харьковским заводом металлических сеток «ТЕТРА» изготавливаются сетки тканые фильтровые строго в соответствии с установленными нормативами. Прежде всего это собственные техусловия ТУ У 28.7-32564661-002:2008 «СЕТКИ ПРОВОЛОЧНЫЕ ТКАНЫЕ ФИЛЬТРОВЫЕ». Ко всему прочему они соответствуют другим действующим стандартам и техусловиям.
Это значит, что сетки тканые фильтровые по качеству изготовления подразделяют на группы 1 и 2. Причем отличия сетки 1 группы от сетки 2 группы заключаются в допусках на значения некоторых параметров. В частности, они представлены в таблице:

Сетки тканые фильтровые – виды переплетений

Сетки тканые фильтровые изготавливаются на металлоткацких станках. Причем используется полотняное, саржевое или саржевое двухстороннее переплетение проволок основы и утка. В частности, тип переплетения указывается в условном обозначении сетки буквами П, С или СД соответственно.

Сравнение полотняного, саржевого и саржевого двухстороннего переплетений

Как известно при полотняном переплетении проволоки основы переплетаются через одну с проволоками утка. В сравнении с тем при саржевом переплетении одностороннем проволоки основы переплетаются через две проволоки с проволоками утка. Во-первых, такое плетение позволяет повысить плотность набивки проволок утка. Во-вторых, при саржевом переплетении можно использовать более крупный диаметр проволоки. Если говорить о саржевом переплетении двухстороннем, то проволоки основы переплетаются поочередно через одну и через две с проволоками утка. Так что это как бы промежуточный вариант переплетения между полотняным и саржевым односторонним. Кстати, саржевое переплетение двухстороннее редко применяется на практике. Ко всему прочему такая сетка уступает саржевой односторонней по плотности. Но сетка с саржевым переплетением двухсторонним превосходит полотняную сетку по прочности.

Сетки тканые фильтровые от Харьковского завода металлических сеток «ТЕТРА»

Харьковский завод металлических сеток «ТЕТРА» с полотняным переплетением изготавливает фильтровые сетки П24 – П450. Так как саржевое переплетение позволяет сформировать более плотную сетку, то используется обычно для сеток С24 – С1300. А вот сетки с саржевым переплетением двухсторонним СД можем изготавливать по заказу.

Сетки тканые фильтровые: нормативные документы (ТУ и другие стандарты)

ТУ У 28.7-32564661-002:2008 «СЕТКИ ПРОВОЛОЧНЫЕ ТКАНЫЕ ФИЛЬТРОВЫЕ» – разработаны технологами Харьковского завода металлических сеток «ТЕТРА». Они распространяются на проволочные тканые сетки из низкоуглеродистой и высоколегированной стали, цветных металлов и их сплавов. Притом ТУ позволяют изготавливать весь номенклатурный ряд фильтровых сеток типов П, С и СД. Кроме всего прочего данные технические условия позволяют изготавливать нестандартную сетку. В таком случае сетка изготавливается с типоразмерами по заданию потребителя. Так что это основной стандарт, который также задает требования к качеству, транспортировке, процедуре приемки тканых фильтровых сеток. Кстати, разработаны ТУ У 28.7-32564661-002:2008 для замены старого советского ГОСТ 3187-76 и частных технических условий для определенных задач:

• ТУ 14-4-480-90 Саржевая прядковая сетка для фильтрации нефтепродуктов;
• ТУ 14-4-432-94 Саржевая сетка для фильтра специального назначения № 450;
• ТУ 14-4-698-98 Саржевая сетка для фильтра специального назначения № 120;
• ТУ 14-4-697-2001 Сетка тканая фильтровая № 685;
• ТУ 14-4-742-94 Специальная полотняная сетка для фильтра № 300;
• ТУ 16.К71-144-91 Саржевые и полотняные сетки для фильтрации жидкостей и газов
• ТУ 16-538.082-75 Сетки проволочные тканые фильтровые из никелевой проволоки.

Стоит отметить, что проволочные тканые фильтровые сетки изготавливаются также по зарубежным стандартам. А именно ASTM E2016, ASTM E2814 и международному стандарту ISO 4783.

Основные показатели фильтровых сеток галунного переплетения

Основным показателем, определяющим фильтрующие свойства сетки, является тонкость фильтрации. Как известно, это способность задерживать (удалять) частицы соответствующих размеров. Потому тонкость фильтрации измеряется в микрометрах как минимальный размер частиц искусственного загрязнителя сферической формы, которые задерживаются сеткой с некоторой вероятностью (95% - 99%). В частности, в зависимости от значения вероятности различают понятия абсолютной и номинальной тонкости фильтрации.

Тонкость фильтрации абсолютная

Под абсолютной тонкостью фильтрации в упрощенной формулировке понимается минимальный размер частиц загрязнителей, полностью задерживаемых сеткой. Кстати говоря, в зарубежных документах это понятие подразумевает максимальный размер частиц загрязнений, пропускаемых сеткой. Впрочем, в неупрощенной формулировке абсолютная тонкость фильтрации, например, 50 мкм означает, что сетка задерживает не менее 99% частиц искусственного загрязнителя сферической формы диаметром 50 мкм.

Тонкость фильтрации номинальная

Под номинальной тонкостью фильтрации принято понимать минимальный размер частиц искусственного загрязнителя сферической формы, задерживаемых сеткой с вероятностью 95%. Стоит отметить, что обычно для сеток указывают номинальную тонкость фильтрации. Разумеется, с точки зрения эксплуатации и применения фильтровых сеток это надо учитывать. Потому что задерживается только часть загрязняющих частиц с размером, соответствующим номинальной тонкости фильтрации.

Геометрические параметры

Тонкость фильтрации проволочных сеток галунного переплетения зависит от геометрических параметров и типа сетки. Иначе говоря, от частоты расположения проволок в сетке и размера применяемой проволоки. Потому при классификации фильтровых сеток используют три параметра:

• тип переплетения фильтровой сетки;
• количество проволок основы на 10 см ширины сетки;
• диаметры проволок основы и утка в сетке.

Зависимость тонкости фильтрации от геометрических параметров логична. Так, чем проволока тоньше, тем больше проволок можно разместить на единице площади сетки. В таком случае выше плотность сетки и меньше размер частиц, задерживаемых сеткой. Но нет прямой аналитической связи геометрических параметров фильтровой сетки с тонкостью фильтрации. Потому абсолютная и номинальная тонкость фильтрации для фильтровых сеток определяется лабораторными методами испытаний. Причем тонкость фильтрации зависит от конкретных условий и свойств фильтруемых материалов.

Справочное значение тонкости фильтрации

Для предварительного подбора фильтровой сетки изготовители фильтров ориентируются на справочные значения тонкости фильтрации. Как правило, они обычно приводятся в характеристиках фильтровых сеток. Но справочное значение тонкости фильтрации – это усредненное значение результатов лабораторных испытаний, математического моделирования, практических измерений и др. С одной стороны, это очень усредненный показатель, не отражающий свойства материала и условия фильтрации. С другой стороны, он позволяет сравнивать между собой разные фильтровые сетки. Потому после изготовления фильтра изготовители проводят лабораторные испытания для конкретной области применения. В итоге и только так для конкретного фильтра определяется тонкость фильтрации, соответствующая его предназначению.

Почему выбирают фильтровые проволочные сетки галунного переплетения

Для фильтрации жидкостей, газов и расплавов можно использовать сетку разных типов. Но фильтровая сетка, применяемая в качестве фильтроэлемента, работает не так, как сетка с открытыми ячейками.
С одной стороны, в тканой сетке с квадратными/прямоугольными ячейками более мелкие частицы проходят беспрепятственно. А вот частицы покрупнее упираются в проволоку, перекрывая ячейку и уменьшая необходимую пропускную способность сетки. Причем твердые частицы, близкие по размеру с ячейкой, способны заклинить ее и полностью прекратить фильтрацию.
С другой стороны, в тканой фильтровой сетке на плоскости контакта с крупными частицами ячейки отсутствуют. Благодаря тому, что каналы находятся внутри сетки и образуют сложную систему, пропускается фильтруемая масса. Притом разнопрофильные и разно ориентированные каналы не перекрываются крупными твердыми частицами. В итоге сетка сохраняет свою пропускную способность длительное время.
При использовании фильтровой сетки галунное плетение имеет ряд преимуществ перед другими типами:

• плотная структура делает фильтровую сетку более прочной и способной выдерживать высокий перепад давлений. В самом деле, это особенно важно при его высоком значении и большой плотности фильтруемой массы;
• фильтровая сетка имеет более стабильные фильтрационные характеристики. В частности, коэффициент фильтрации, тонкость фильтрации, грязеемкость и общая гидравлическая характеристика фильтра.

При выборе сетки для фильтрации также учитывают:

- относительно высокую стоимость фильтровой сетки из-за большого веса квадратного метра сетки. Но во многих случаях высокая цена может полностью компенсироваться бóльшим сроком службы сетки-фильтра;
- низкую удельную пропускную способность, которую необходимо компенсировать увеличением площади рабочей поверхности сетки-фильтра.

Сетки тканые фильтровые: изготовление и раскрой по заказу потребителя

Харьковский завод металлических сеток «ТЕТРА» изготавливает нестандартные фильтровые проволочные сетки по заказу потребителей. В таком случае чтобы заказать сетку с эксклюзивными параметрами необходимо предоставить заявку на изготовление. Достаточно выслать описание, фото или образец интересующей сетки. Разумеется, наши специалисты определят возможность изготовления сетки с заказанными параметрами, срок изготовления и цену. Помимо этого, можно заказать изготовление сеток с нестандартной шириной полотна. Безусловно, можно дать заявку на такую длину сетки в рулоне, которая обеспечит безотходный раскрой сетки у потребителя.
Харьковский завод металлических сеток «ТЕТРА» осуществляет раскрой рулонов сетки на небольшие заготовки по индивидуальным размерам. Во-первых, используются порезочные машины. Причем на них можно рулон сетки разрезать вдоль на полосы нужной ширины дисковыми ножами. Во-вторых, для поперечного раскроя используются автоматические гильотины. А вот на них полосы сетки или рулоны рассекаются на отрезы заданной длины.

Сетки тканые фильтровые . Купить в Харькове, в Украине: сервис клиента и персональный подход

Перечень тканых фильтровых сеток, представленный выше на сайте, включает наиболее популярные и широко применяемые сетки. Причем эти сетки покупают для различных сфер применения. Стоит отметить, что такие сетки находятся в серийном производстве. Потому они практически всегда есть в наличии на складе Харьковского завода металлических сеток «ТЕТРА».

Кстати, на складе есть в наличии нестандартные проволочные сетки. Только эти сетки периодически изготавливаются небольшими партиями для узкого круга потребителей. Такие сетки не представлены на сайте. Но они в свободной продаже, и Вы их также можете купить.
К тому же менеджеры Харьковского завода металлических сеток «ТЕТРА» помогут Вам быстро выбрать сетку. Помимо того, они оформят покупку и организуют отгрузку в Ваш транспорт или отправку через перевозчика.
Если Вам нужна проволочная сетка с эксклюзивными параметрами, Вы можете заказать такую сетку. Оставьте заявку на изготовление с указанием параметров ячейки, толщины проволоки, марки материала и др. Так что обращайтесь к нам с любой сложной задачей.

Харьковский завод металлических сеток «ТЕТРА» ориентирован на всестороннее содействие бизнесу клиента

Стоит отметить, что мы заинтересованы в максимальном удобстве и простоте для покупателей нашей продукции:

• предоставляем возможность и условия для подбора сеток на складе в Харькове из всего наличия готовой продукции;
• сотрудничаем с крупными предприятиями и частными потребителями, с юридическими и физическими лицами;
• купить сетку можно при безналичной оплате счета, за наличный расчет или с оплатой банковской картой;
• обеспечиваем доставку с помощью транспортных компаний в любой город Украины или другую страну;
• оказываем дополнительные услуги:

– раскрой и порезку сетки по вашим параметрам;

– упаковка сетки для перевозки в деревянную тару или на поддоны.

Для того чтобы купить, сделайте заказ по телефону, электронной почте, через мессенджеры Viber, Telegram, WhatsApp. Более того, заказ можете оформить прямо на сайте.
