Фильтроэлементы

Фильтроэлементы как детали фильтра

Фильтроэлемент – составная часть фильтра. Как известно, конструкция фильтра включает корпус, в который помещен фильтрующий элемент (картридж). Помимо всего прочего корпус также может содержать перепускной клапан и другие конструктивные детали. Как правило, в промышленных фильтрах используют сменные фильтроэлементы. Потому что посторонние включения в процессе работы забивают фильтрующий элемент. А он не восстанавливает своих свойств. Иначе говоря, фильтроэлементы – расходные детали фильтра, которые подлежат обязательной замене в процессе эксплуатации.
Если говорить о работе фильтра подробнее, то важно отметить следующее. Как правило, фильтр конструируют таким образом, чтобы оказывать небольшое сопротивление потоку фильтруемого состава. Причем перепад давления на фильтре оказывается небольшим. Но при засорении фильтра поток замедляется и перепад давления увеличивается. После того как перепад давления достигнет критической отметки, открывается перепускной клапан. В итоге фильтруемый состав пройдет в обход фильтрующего элемента. С одной стороны, не будет аварии и фильтр останется целым. С другой стороны, неочищенный состав пойдет на выход. В таком случае может быть испорчена вся партия отфильтрованного состава. Чтобы этого не допускать, необходимо своевременно заменять засоренный фильтрующий элемент на новый. Только своевременная замена фильтроэлемента обеспечивает полное восстановление функциональности фильтра.
Как известно, фильтроэлементы (картриджи) изготавливают из сетки или из пористого материала (керамика, бумага, синтетическое полотно). Причем материал для фильтроэлемента выбирают исходя из свойств фильтруемого состава, температуры, давления и других факторов. Безусловно важно, чтобы независимо от материала фильтроэлемент в конкретной области применения обеспечивал надежное удержание загрязнителя при фильтровании.

Фильтроэлементы однослойные, многослойные, объемной формы

Харьковский завод металлических сеток «ТЕТРА» изготавливает фильтроэлементы из нержавеющих, латунных, низкоуглеродистых и других сеток. Разумеется, для изготовления используются тканые сетки с квадратными ячейками и тканые фильтровые сетки собственного производства.
Исходя из конструкции, фильтроэлементы из сетки можно разделить на три группы. Это плоские однослойные, плоские многослойные и фильтроэлементы сложной объемной формы. Так, простой однослойный фильтроэлемент обычно выполнен в виде круга или прямоугольника. А многослойный фильтроэлемент представляет собой пакет требуемой формы из различных сеток. Причем сетки скрепляют с помощью сварки или окантовки. Что касается фильтроэлементов сложной объемной формы, то кроме сеток они обычно содержат каркасные и установочные элементы (фланцы, штуцеры и др.).

Фильтроэлементы из тканых сеток с квадратными ячейками и из тканых фильтровых сеток

Сетку для изготовления фильтроэлемента подбирают исходя из требуемой тонкости фильтрации. К тому же учитывают условия применения фильтроэлемента. Как правило, фильтроэлементы изготавливают из тканых сеток с квадратными ячейками или из фильтровых сеток.

Харьковским заводом металлических сеток «ТЕТРА» с использованием прессов и штампов изготавливаются десятки типоразмеров фильтроэлементов. Причем имеются штампы для фильтроэлементов круглой формы диаметром от 45 мм до 350 мм. Вдобавок есть штампы для фильтроэлементов сложной фигурной формы. А вот фильтроэлементы квадратной или прямоугольной формы изготавливаются с помощью порезочных машин и автоматических гильотин. Кроме всего прочего такие фильтроэлементы могут быть любых размеров. Для того чтобы изготовить многослойный фильтроэлемент, на производстве используют оборудование для контактной сварки. Помимо этого, на производстве много других приспособлений и оснастки.

Действующие нормы на производство фильтроэлементов

Фильтроэлементы Харьковского завода металлических сеток «ТЕТРА» изготавливают строго в соответствии с установленными нормативами. Прежде всего это собственные техусловия ТУ У 28.2-32564661-007:2014 «ФИЛЬТРОЭЛЕМЕНТЫ ИЗ ПРОВОЛОЧНЫХ ТКАНЫХ СЕТОК». Помимо того, учитываются также другие действующие стандарты и техусловия.

Основные параметры фильтроэлементов

Основным параметром фильтроэлементов является тонкость фильтрации – способность фильтроэлемента задерживать (удалять) частицы соответствующих размеров. Потому тонкость фильтрации измеряется в микрометрах. Точнее говоря, это минимальный размер частиц искусственного загрязнителя сферической формы, задерживаемых фильтроэлементом с некоторой вероятностью (95% - 99%). Причем в зависимости от вероятности задерживания частиц различают понятия абсолютной и номинальной тонкости фильтрации.

Тонкость фильтрации абсолютная

В упрощенной формулировке под абсолютной тонкостью фильтрации понимается минимальный размер частиц загрязнителей, полностью задерживаемых фильтроэлементом. Впрочем, в зарубежных документах это понятие подразумевает максимальный размер частиц загрязнений, пропускаемых фильтроэлементом. Строго говоря, в неупрощенной формулировке абсолютная тонкость фильтрации, например, 50 мкм означает, что фильтроэлемент задерживает не менее 99% частиц искусственного загрязнителя сферической формы диаметром 50 мкм.

Тонкость фильтрации номинальная

Под номинальной тонкостью фильтрации понимают минимальный размер частиц искусственного загрязнителя сферической формы, задерживаемых фильтром с вероятностью 95%. Как правило для фильтроэлементов указывают номинальную тонкость фильтрации. Но вообще-то по определению загрязняющие частицы с размером, соответствующим номинальной тонкости фильтрации, задерживаются частично. Это очень важно учитывать при эксплуатации и применении фильтроэлементов.

Коэффициент эффективности фильтрования

Другой параметр, который рекомендуют для выбора фильтроэлементов – коэффициент эффективности фильтрования. Как известно, это отношение числа частиц определенного размера в пробе до и после фильтроэлемента. Чем больше коэффициент эффективности фильтрования для данного размера частиц, тем лучше фильтрация. Причем размер частиц, для которых коэффициент эффективности фильтрования равен 2, также считают номинальной тонкостью фильтрации. Тем не менее фильтроэлемент задерживает только 50% загрязняющих частиц этого размера.

Есть еше много параметров, характерных для конкретных частных случаев применения фильтроэлементов. Например, перепад давлений на фильтроэлементе, грязеемкость, срок службы и др.

Тонкость фильтрации и геометрические параметры сетки

Параметры фильтроэлементов часто напрямую или косвенно связаны с параметрами фильтрующих сеток. Так, абсолютная тонкость фильтрации указывает на размер наибольшего отверстия в фильтроэлементе. В частности, для тканых сеток с квадратной ячейкой это соответствует поперечному размеру ячейки в свету. Однако же нельзя гарантировать, что в реальных условиях фильтроэлемент задержит все загрязнения большего размера. Потому как реальные частицы загрязнений имеют не сферическую форму и пластичны. С другой стороны, фильтроэлемент задерживает часть даже таких частиц, которые могли бы пройти через ячейки.
Для сеток с объемной структурой тонкость фильтрации напрямую не связана с геометрическими параметрами сетки. В таком случае абсолютная и номинальная тонкость фильтрации определяется лабораторными методами. Причем фильтровые сетки полотняного и саржевого переплетения испытывают для конкретных видов фильтруемых материалов.

Фильтроэлементы: нормативные документы (ТУ и другие стандарты)

ТУ У 28.2-32564661-007:2014 «ФИЛЬТРОЭЛЕМЕНТЫ ИЗ ПРОВОЛОЧНЫХ ТКАНЫХ СЕТОК» – разработаны технологами Харьковского завода металлических сеток «ТЕТРА». Они распространяются на фильтроэлементы плоские однослойные, плоские многослойные и фильтроэлементы сложной объемной формы. Кроме всего прочего данные технические условия позволяют также изготавливать фильтроэлементы по чертежам потребителя. Так что это основной стандарт, который также задает требования к качеству, транспортировке, процедуре приемки фильтроэлементов.

Сферы применения и основные типы фильтроэлементов

Фильтроэлементы экструдеров и грануляторов для расплава полимерных материалов, систем очистки воздуха, газов, топлива, масла, гидравлических жидкостей, фильтрации воды – это неполный перечень областей применения фильтроэлементов.

Фильтроэлементы для расплавов чистых полимерных материалов

предотвращают попадание частиц не проплавленного полимера и случайных загрязнений  в формующий инструмент на выходе из экструдера. Обычно используется пакет из трех-четырех сеток с ячейками различной величины. При этом в основание пакета укладывается опорная сетка с самыми крупными ячейками. Затем устанавливаются одна или две промежуточные поддерживающие сетки, на которые накладывается последняя фильтрующая сетка с самыми мелкими ячейками. Собранный таким образом пакет устанавливается на решетку и вставляется в корпус экструдера между червяком и головкой. При установке пакета необходимо следить за тем, чтобы мелкая фильтрующая сетка была расположена с внешней стороны пакета. В противном случае давление расплава прорвет сетку и выдавит ее в отверстия решетки.

Такие фильтры рассчитаны на задержание частиц с линейным размером не менее 200 мкм. Фильтроэлементы для более тонкой очистки расплава изготавливаются в виде пакета из четырех-пяти сеток, где самая мелкая фильтрующая сетка находится внутри пакета. Они обеспечивают задержание частиц с линейным размером до 50-80 мкм.

Фильтроэлементы для вторичной переработки полимеров

позволяют очищать расплав пластиковых отходов от мусора и других загрязняющих веществ. Эта технология позволяет переработать полимерные отходы и получить качественный материал для повторного использования. Обычно используется пакет из двух сеток. При этом в основание пакета укладывается опорная сетка с крупными ячейками, которая обеспечивает дренаж расплава со всей поверхности фильтрующей сетки в отверстия решетки. Фильтрующая сетка очищает полимерный расплав от мусора и по мере загрязнения испытывает большие механические нагрузки из-за роста перепада давления на сетке. Поэтому для ее изготовления используются специальные сетки саржевого переплетения из толстых проволок и фильтровые сетки полотняного переплетения. Саржевые сетки рассчитаны на задержание частиц с линейным размером более 200 мкм, а более тонкую очистку расплава обеспечивают фильтровые сетки.

Фильтроэлементы для очистки воздуха

предотвращают попадание камней, песка, пыли, насекомых в  вентиляционные каналы, в двигатели, в компрессоры и т.п. Обычно изготавливаются в виде пакета из разных сеток, могут включать фильтрующий бумажный слой или слой синтетического волокна.

Фильтроэлементы для очистки газов

также обычно изготавливаются в виде пакета из разных сеток, могут включать фильтрующий бумажный слой или слой синтетического волокна. Но при этом учитываются температура, агрессивность газов и др. специфические условия.

Топливные и масляные фильтроэлементы

в соответствии с требованиями по тонкости очистки разделяют на фильтры грубой, нормальной, тонкой и особо тонкой очистки. К фильтрам грубой очистки обычно относят фильтры с фильтрующим элементом, задерживающим частицы диаметром до 0,1 мм; к фильтрам нормальной очистки – до 0,01 мм и к фильтрам тонкой очистки – до 0,005 мм и для особо тонкой очистки – до 0,001 мм.

Фильтроэлементы для гидравлических жидкостей

обычно относятся к фильтрам тонкой очистки – до 0,005 мм и особо тонкой очистки – до 0,001 мм.

Технология изготовления фильтроэлементов

На Харьковском заводе металлических сеток «ТЕТРА» изготовление круглых фильтроэлементов осуществляется на прессах с использованием большого набора штампов. Для  заказа таких фильтроэлементов достаточно указать диаметр, наименование сетки (ее параметры) и материал.

Для фильтроэлементов квадратной или прямоугольной формы вначале осуществляется раскрой рулонов сетки на заготовки. Используются порезочные машины, на которых рулоны сетки дисковыми ножами разрезаются вдоль на полосы нужной ширины. Затем для поперечного раскроя используются автоматические гильотины, на которых полосы сетки или рулоны рассекаются на отрезы заданной длины. Для заказа фильтроэлемента в виде квадрата или прямоугольника достаточно указать его размеры, наименование сетки (ее параметры) и материал.

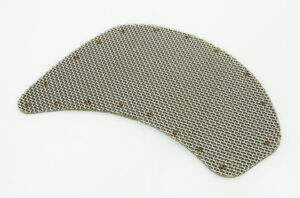

Для заказа многослойного фильтроэлемента указываются размеры  пакета, наименование, материал и последовательность сеток в пакете, а также способ соединения пакета сеток в единый блок. Обычно для этого используется точечная контактная сварка. Иногда сетки соединяются с помощью окантовки, которая может выполнять функции уплотнителя при установке  фильтроэлемента в конструкцию фильтра.

Фильтроэлементы объемной формы и плоские фильтроэлементы сложной формы изготавливаются по чертежам заказчика с использованием специальной оснастки.

Почему так отличаются цены фильтроэлементов

Цена фильтроэлементов из проволочной тканой сетки определяется рядом факторов. В первую очередь – вид сетки и марка материала, из которого она изготовлена. Также цена пропорциональна материалоемкости фильтроэлементов. Цена зависит от производственных затрат, возрастающих при изготовлении малоразмерных и  многослойных фильтроэлементов и при изготовлении фильтроэлементов объемной формы. В стоимость фильтроэлементов могут включаться расходы на транспортировку от производителя, наценки реализатора и др. Поэтому покупать фильтроэлементы выгоднее всего напрямую на Харьковском заводе металлических сеток «ТЕТРА».

Варианты изготовления нестандартных фильтроэлементов

В ассортименте продукции Харьковского завода металлических сеток «ТЕТРА» есть десятки типоразмеров фильтроэлементов круглой формы наиболее распространенных диаметров. Фильтроэлементы квадратной или прямоугольной формы изготавливаются любых размеров.

Для некоторых отраслей изготавливаются нестандартные фильтроэлементы трапецевидной и клиновидной формы.

Для изготовления нестандартных фильтроэлементов круглой формы или иной сложной формы обычно требуется изготовить штампы и другую оснастку. Это увеличивает срок поставки первой партии фильтроэлементов и рентабельно при постоянных заказах в дальнейшем.

Выполняем изготовление фильтроэлементов по заказу потребителя

Харьковский завод металлических сеток «ТЕТРА» изготавливает нестандартные фильтроэлементы с параметрами по согласованию с потребителем. Для того чтобы заказать фильтроэлементы с эксклюзивными параметрами необходимо предоставить заявку на изготовление, описание, фото, образец интересующего фильтроэлемента. Наши специалисты определят возможность изготовления фильтроэлемента с заказанными параметрами, срок изготовления и цену.
